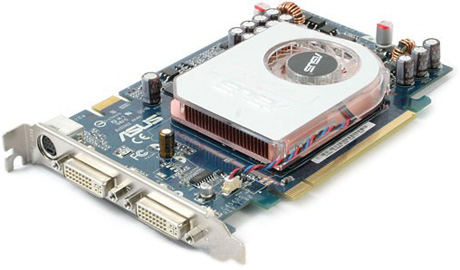

Opravy PC grafických karet a jedna typická ukázka na Asus 7600GS

05.07.2011- Ukázka běžné opravy grafických karet do stolních počítačů. Nevyhazujte svou nefunkční grafickou kartu, nechte si ji profesionálně opravit.

Pokud se Vám někdy stalo, že jste jednoho dne zapnuli počítač a na obrazovce se objevily různé druhy kostek, pruhů nebo nesmyslných znaků, tak je na vině pravděpodobně grafická karta. Monitor se při této vadě nemusí vůbec  zapnout nebo může naskočit jen občas, přičemž sám počítač zdánlivě funguje (načítá se operační systém apod.). Při postupu opravy máte několik možností. Buď vyměnit grafickou kartu za jinou, což není zrovna levná záležitost, anebo si ji nechat u nás opravit za přijatelnější cenu, než je nová grafická karta.

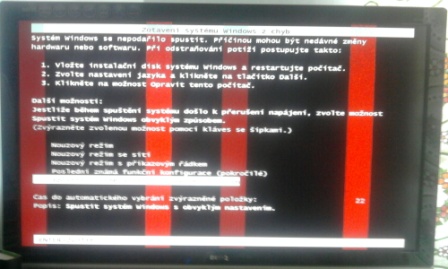

Ukázka typických chyb (artefaktů) v obraze, které může způsobovat grafická karta.

Ve většině případů je vadné GPU jádro, u kterého buď pomůže jeho výměna za nové nebo jeho přeletování (reflow / reball) na profesionální pájecí stanici s řízením teplotních profilů. V posledních letech mnoho kutilů začalo tyto defekty opravovat tak, že strčili celou grafickou kartu do horkovzdušné trouby a doslova ji upekly při teplotě 250 °C. Tato oprava je sice "user friendly", ale je samozřejmě velice nespolehlivá či přímo naprosto amatérská. Takto opravená grafická karta funguje většinou 14 dnů (někdy o pár týdnů déle), nehledě na to, že je tu velké nebezpečí výbuchu / vytečení elektrolytických kondenzátorů apod.



My Vám dnes ukážeme, jak probíhá takové přeletování BGA obvodu u nás, a to na profesionálním pájecím zařízení. Postup si ukážeme na docela levné grafické kartě Asus 7600GS, která svou cenou kolem 500-700 Kč nepatří zrovna k nejdražším, ale pro demonstrativní ukázku bude bohatě stačit. Kartu jsme tímto způsobem opravili cca před 1 rokem a do dnes zákazníkovi plně funguje.

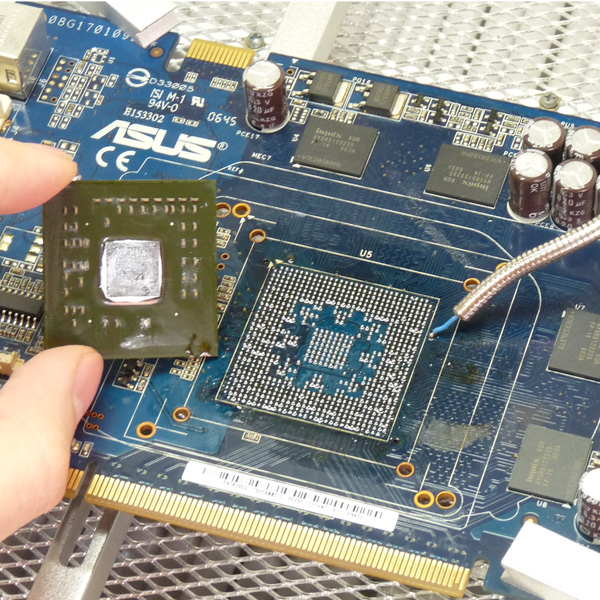

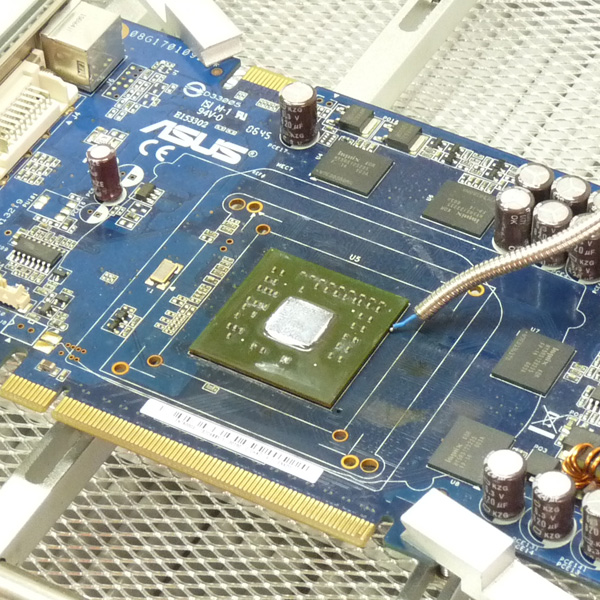

Prvním krokem je samozřejmě odstranění chladiče, upevnění karty na pájecí stanici a odpájení GPU jádra z DPS grafické karty.

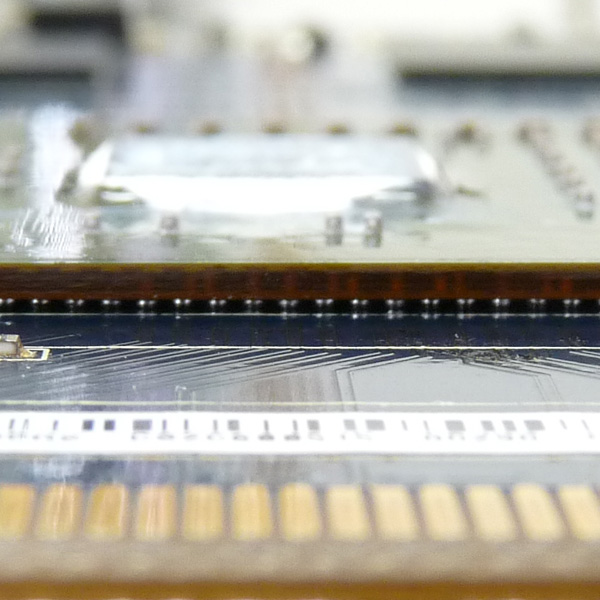

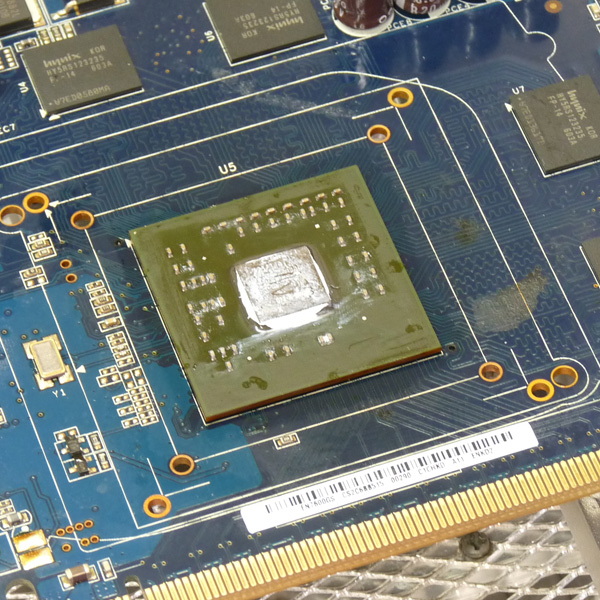

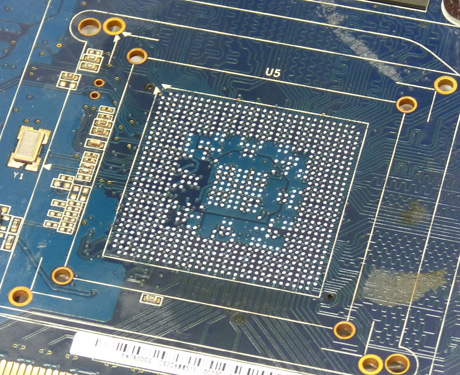

Následně se očistí kontakty na DPS grafické karty. GPU BGA integrovaný obvod se znovu okuličkuje a zpětně se naletuje na grafickou kartu.

Důležité je při těchto procesech dodržovat stanovené a ověřené postupy, které jsou stejné jako při výrobě grafických karet. My tuhle práci v rámci HWServisu děláme na špičkových zařízeních, jako jsou velké pájecí INFRA stanice se spodním předehřevem a automatickým řízením teplotních profilů (lead, lead-free). Samozřejmostí těchto všech procesů je pak čištění a diagnostika.

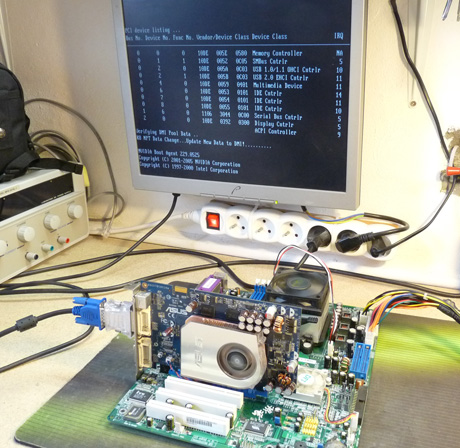

Nakonec se můžete podívat, že grafická karta skutečně funguje, a to bez artefaktů v obraze.

Tímto způsobem lze opravovat mnoho různých defektů, a to se 100% dlouhodobou úspěšností. Někdy se samozřejmě stává, že je GPU obvod vadný, či má výrobní vadu a je nutná jeho výměna za nový kus. To vše lze zjistit důkladnou diagnostikou, kterou děláme většinou do 1 dne. Na ceny oprav grafických karet se podívejte do našeho orientačního ceníku.

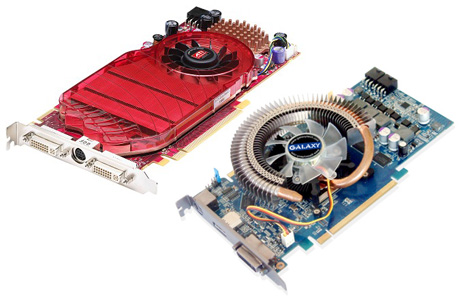

Zcela běžně opravujeme např. tyto grafické karty:

  • GT 430, GT 440, GT 520, GTX 460, GTX 470, GTX 480, GTX 550, GTX 560, GTX 580, 7600GT, 8800GT, HD 3850/70, HD 4350, HD 4550, HD 4650, HD 5750, HD 5770,HD 6450, HD 6570.... a další jiné modely.

Pokud máte jakékoliv dotazy, tak využijte naší diskuze pod článkem. Na konkrétní ceny oprav se můžete podívat zde!

Facebook
Twitter
Linkuj
Jaggnito
Vybrali.sme

Další podobné aktuality

Veřejná diskuze

Datum: 10.07.11 - 11:56:08Napsal: Jiří Krhoun
Dobrý den,

objevují se mi artefakty v obraze na GTX260 jak popisujete v clanku. Bylo by mozne vam grafickou kartu donest na opravu? Kolik by to asi stalo?

dekuji.
Datum: 10.07.11 - 20:13:44Napsal: HWServis
Dobrý den,

pokud GPU čip není fyzicky vadný (lze zjistit až diagnostikou po odletování), tak Vaší kartě určitě pomůže sundání čipu, jeho překuličkování a následné naletování zpět. Běžně děláme za 450 Kč bez DPH.
Datum: 12.07.11 - 09:40:36Napsal: Jiří Krhoun
Děkuji, skvělá práce a přístup, grafiku jsem dnes ráno nainstaloval do počítače a funguje perfektně!
Datum: 29.11.15 - 15:24:49Napsal: Blbost
Pokud ti to udelali takhle rychle tak to jen zapekly v troube a hlavne za tuto cenu? :D +-450Kc? Musi se zaplatit odletovani pasta specialni ocisteni takze medeny pasek pak opet pasta kulicky a nakonec ustaveni a zapeceni horkovzduchem nebo infra to je jedno a jeste teplovodiva pasta.. A to se musi zaplatit stroje material a hlavne prace... takze trouba to jisti, zaruku jiste nedaj protoze moc dobre vedi jak dlouho to vydrzi...
Datum: 20.01.12 - 16:16:54Napsal: MaxCz
Dobrý den , mám grafickou kartu LEADTE GTX 285 2GB a nejde nahodit . Počítač byl v opravně na výměnu zákl.desky a jednou se technikovi podařilo grafiku nahodit . Jinak je mrtvá nereáguje . Nevím čim to je . Jsem z Hlučína , tak jestli by bylo možno ji odeslat českou poštou . Předem díky .
Datum: 20.01.12 - 23:44:27Napsal: HWServis
Dobrý den,

už jsme Vám odpověděli skrz email.
Datum: 11.02.12 - 11:58:48Napsal: pida12
dobry den chci se zeptat kdyz zzapojim svoji grafickou kartu zacne mi problikavat monitor nevite cim by to mohlo byt ps monitor je novy
Datum: 13.02.12 - 14:59:11Napsal: HWServis
Dobrý den,

takhle na dálku Vám opravdu nejsme schopni poradit, i kdybysme moc rádi. Problikávání bychom museli vidět.
Datum: 20.02.12 - 22:21:25Napsal: pida12
Dobry den problikava mi graficka karta PCi-E nevite co sti muze byt 8
Datum: 21.02.12 - 18:08:38Napsal: HWServis
to by chtělo trošku upřesnit co znamená "problikává", jinak Vám těžko poradíme.
Datum: 21.02.12 - 20:16:52Napsal: pida12
kdyz tam zapojim grafiku tak se monitor zapina a vipina
Datum: 22.07.12 - 20:06:30Napsal: jasonxx
Zdravím chtěl bych se zeptat mam asus geforce 280 gtx po zapnuti pc jede bez problemu ale když z spustim hru tak se většinou sekne naskoči na obrazovce zrněni ktere hraje všema barvama a pomuže jen restart pc na tvrdo nic nereaguje . nevite prosim čim by to mohlo bejt děkuji
Datum: 23.07.12 - 20:29:47Napsal: HWServis
Dobrý den,

těžko takhle hodnotit na dálku, ale ideální by bylo, kdybyste se k nám s kartou stavil nebo nám ji poslal a my zjistíme, kde je příčina závady.
Datum:  8.09.12 - 19:34:20Napsal: Venca
Jste schopni přehodit i čip z integrované grafické karty v základní desce?
Datum:  8.09.12 - 22:51:06Napsal: HWServis
Dobrý večer, Ano jsme schopni.
Datum: 27.09.12 - 15:37:33Napsal: Miki
Dobrý den, mám vadný chipset na desce NTB Toshiba L300. Jde o Intel AF82801IBM. Kolik by stála samotná výměna čipu při dodání nového nakuličkováného a demontované základní desce. Případně jestli máte možnost někde objednat tento čip, kolik by stál čip plus výměna. Děkuji Kučera
Datum: 30.09.12 - 22:35:02Napsal: HWServis
Opravit notebook (vyměnit Southbrige čip) není problém. Pokud nám ho chcete donést v rozebraném stavu a donést si sám onen čip, je potřeba se domluvit osobně nebo telefonicky.
Datum:  2.10.12 - 17:03:08Napsal: Tony
Dobrý den mám grafickou kartu radeon hd 3850 512mb,jela v pohode zapnil jsem jí a při najetí kostičky a jak najede windows,tak asi 9 pruhu z vrchu dolu...jak pc zapnu bez graf.karty žádný pruh ani kostka,.kolik by prosím vás stále přibližne oprava??Díky za info a hezký den.Tony
Datum:  2.10.12 - 17:04:30Napsal: tony.
A ješte jeden dotau jsem z karviné...,jak se to delá když chci opravu to vám zboží zašlu poštou???
Datum:  2.10.12 - 19:07:41Napsal: HWServis
Dobrý den,

kartu je potřeba k nám nejdříve poslat. Pokud jste z Karviné, tak klasicky českou poštou na adresu našeho servisu. My se na ni mrkneme, a zjistíme, kde je závada.
Datum:  1.02.13 - 13:47:21Napsal: Karel
Dobrý den, mam problém s grafikou ati readon 9600xt 256mg při zapnutí mi pc pc jednou dlouze pípne a dvakrát krátce
ale větrát s točí i na grafice tak nevim jestli mrtvá
dá se ještě opravit?
díky za odpověd
Datum:  2.02.13 - 11:49:30Napsal: HWServis
Dobrý den,

tyto staré karty nemá význam opravovat. Je lepší, když si koupíte kartu novou.
Datum: 19.02.13 - 17:04:36Napsal: Karel2
zdravím, mam tu probém s pc,
po výměně grafické karty na ati readeon HD 3450 512mg-AGP mi při nabíhání windiows zamrzne a musím ho restartovat na tvrdo.. dostanu se pouze do stavu nouze tam jede ale nejdou mi instalovat ovladače.. takže ani hry nejdou nic :(
ve správci je pouze napsano
řadič videa(kompatibilní se standartem VGA)

ale instalovat nejdou

mam P4
deska Platinix-2E S. 478. 2.6ghz, 1.5gb ram a zdroj 350W..
děkuji za rady
Datum: 19.02.13 - 20:20:47Napsal: HWServis
Pokud to nemáte k nám daleko, stavte se s celým počítačem. Rádi Vám s tím pomůžeme.
Datum:  2.03.13 - 11:51:30Napsal: breta50
Dobrý den,dokážete opravit integrovanou zvukovku na MB GIGABITE EP-45-DS3R?
Děkuji za odpověď
Valehrach
Datum:  2.03.13 - 17:20:41Napsal: HWServis
Dobrý den,

teoreticky ano.
Datum:  8.06.13 - 20:50:34Napsal: Adéla Skotáková
Dobrý den, přestala mi z ničeho nic jít obrazovka u notebooku, předpokládám, že jde o grafickou kartu. Mám počítač Compaq presario CG62, žádná pecka to není :), ale na moje aktivity vystačil bombově .. kolik by stála oprava karty zhruba? Starý je asi 3 roky. Popis problému - pc se zapne, vše OK, ale obrazovka nereaguje, nikdy mi nespadl, nikdy jsme tam nic nevylila, prostě vyloženě sám od sebe tohle udělal. Díky za odpověď.
Datum: 10.06.13 - 10:05:29Napsal: HWServis
Na notebook je potřeba se nejdříve podívat a podle toho postupovat. Takhle na dálku diagnostikovat závady opravdu neumíme. To, že notebooky trpí typickým black screenem ještě nemusí znamenat, že je na vině grafický čip.
Datum: 31.07.13 - 12:39:37Napsal: Tomáš
Dobrý den
Mám grafickou kartu geforce gts 250 a před časem se mi začalo stávat, že spustím počítač a všechno se tváří ok, ale tak za 5 minut se to prostě sekne a musím restartovat. Zjistil sem, že to musí být grafickou kartou, protože když jí vyndám, problém zmizí. Nějaký nápad, čím by to mohlo být?
Datum:  1.08.13 - 13:07:43Napsal: HWServis
Dobrý den,

může to být grafickým čipem, GPU-RAM, nestabilním napájením atd... číkoliv. Bez diagnostiky se závada hledá špatně.
Datum: 19.09.13 - 13:03:08Napsal: DennyJanca
Dobry den chtel jsem se zeptat koupil jsem si grafickou kartu gainward golden sample hd 4870x2 Dvojadrova grafika 2g a kdys sem tam dal jako novou nabehl mi windows pak to instaloval pak chtel restartovat tam sem dal restartovat a kdys nabyha windows 7 tak se mi zamrazi pc tak sem se chtel zeptat jestli to nebude zdrojem mam 420w ale pripade graficka karta potrebuje 680w jestli to nebude tim nebot necim jinym dekuji za odpoved mnoho krat
Datum: 20.10.13 - 13:21:11Napsal: vasaroza
Dobry den mam notebook MSI EX600. Mam problem s grafickym cipem Nvidia GeForce 8400MG. Notebook v pohode slapal 4,5roku. Jeste vcera vecer mi fungoval obraz v poradku ale dnes co jsem notebook zapnul tak mi rozkouskoval obraz na 6 opakujicich se obrazu v nizkem rozliseni. Jinak je notebook v poradku. Jen z tezi jsem se dostal do spravce zarizeni a zkousel jsem preinstalovat ovladace. Nepomohlo a ani nesel pripojit externi monitor. Chyba se projevuje uz od startu a nabehnuti biosu. Bude to ocividne chyba grafickeho cipu. Chtel bych se zeptat jestli je nejaka mozna oprava a na kolik by cenove vysla? Cetl jsem spoustu clanku o reballingu a reflow cipu, ale nejsem si jist zda li by nasledna oprava mela cenu ci by byla uspesna a take zda li by se problem po case neobjevil znovu. Cetl jsem take ze tyto modely graf karet konkretne tridy 7-8xxx byly dosti chybove. Tak ze asi by ani pripadna vymena za podobny cip ci jiny muj zmineny problem nevyresila? Budu rad za jakoukoliv odpoved. Muj email je: vasaroza@gmail.com

Dekuji
Datum: 23.10.13 - 13:00:58Napsal: HWServis
Dobrý den, při výměně čipu za úplně nový, nové revize žádný problém pak nenastane. Notebook bude fungovat dalších mnoho let bez jakýchkoliv problémů. Pokud máte o opravu zájem, stačí se stavit nebo ho poslat, případně se s námi domluvit po telefonu.
Datum: 28.10.13 - 13:09:59Napsal: Marek
Lze zaslat poškozenou grafickou kartu k vám na opravu i poštou? Děkuji za odpověď.
Datum: 17.12.13 - 07:33:53Napsal: Milan
Dobrý den, mám dotaz koupil jsem si novou grafiku GAINWARD GTX650 2GB DDR5, ale když jsem ji vyměnil za starou a zapnul pc, tak monitor je černy nereaguje. Zdroj mám 450w pc: 4 jádro jeden HDD.
A externí napájení gr. karty 6-pin mám zapojen.Když zapnu pc tak větráček na gr. kartě běží.
Předem díky za radu.
Datum: 20.01.14 - 07:53:41Napsal: OK
Dobrý den,
Mám ve SLI 2x nvidia gts 250 512DDR3 od Gainwardu.
Zničeho nic 1 přestala fungovat. Windows 7 (64bit) hlásí error code 43 a že ji vypnul.
Počítač normálně funguje přes druhou grafarnu. Když ale zapojím jen tu "s chybou" tak se nerozjede ani monitor.
Zkoušel jsem několik reinstalů různých ovladačů a pod. a nic. Problém je hardwarový na kartě.
Je to běžně odstranitelný problém? Nebo je oprava v ceně nové karty ?
děkuji
Datum: 31.10.14 - 16:46:39Napsal: Jiri Hynek
ZDRAVIM

CHTEL JSEM SE ZEPTAT VYSKYTL SE MI PROBLEM S KARTOU GTX 480.karta ma dvi i dual link tedy dva porty dvi i oba porty bezproblemu funguji jako analog pres redukci vga. Pokud vsak pripojim redukci hdmi tak prvni port nezobrazi zadny obraz druhy funguje bez problemu.Potrebuji mit zaple oba monitory pres hdmi redukci ve windows kdy jsou obe tv zobrazeny ale jedna stale nenaskoci at to vymenim jak chci.Drive port fungoval bez problemu kde muze byt tedy vada?vadny digitalni port jednoho portu da se nak opravit?
Datum: 31.10.14 - 16:48:23Napsal: Jiri Hynek
ZDRAVIM

CHTEL JSEM SE ZEPTAT VYSKYTL SE MI PROBLEM S KARTOU GTX 480.karta ma dvi i dual link tedy dva porty dvi i oba porty bezproblemu funguji jako analog pres redukci vga. Pokud vsak pripojim redukci hdmi tak prvni port nezobrazi zadny obraz druhy funguje bez problemu.Potrebuji mit zaple oba monitory pres hdmi redukci ve windows kdy jsou obe tv zobrazeny ale jedna stale nenaskoci at to vymenim jak chci.Drive port fungoval bez problemu kde muze byt tedy vada?vadny digitalni port jednoho portu da se nak opravit? Predem diky za odpoved
Datum:  8.11.14 - 17:06:54Napsal: Martin Eger
Dobrý den,stalo se mi že začala zrnet obrazovka u PC značka HP tak jsem ho vypnul a zapnul znovaa naskocilo to necitelne a na dve pulky co mam delat?A to byl pred dvema dnema v operavne a rekli ze je v PC napaleny cip.Muze to s tim souviset?
Datum:  6.01.15 - 19:05:11Napsal: David Muzinski
Dobrý večer,mám problém z grafickou kartou Radeon R9 280X Toxic.Při zapnutí zůstává monitor černý.V záruce není.Dala by se nějak opravit?Jestly ano na kolik by mě vyšla oprava?
Můžu poslat i video.
Datum:  6.01.15 - 19:12:13Napsal: David Muzinski
Zde je video.Mám stejný problém.
https://www.youtube.com/watch?v=RXSRMs5WH5Y
Datum: 14.01.15 - 17:58:58Napsal: roman
Dobrý den mám takový problém že když vložím do svího pc grafickou kartu tak se mi vubec neukazuje obraz prostě jenom černej monitor a větraček se normálně točí je to Asus engtx 260 448bitová zapojil jsem 6pin jeden mám na zdroj ten sem zapojil do grafiky a musel jsem si koupit jednu redukci 6pin ten jsem také připojil takže všechno mám připojené ale grafikcá karta nenajedé nevíte kde mám chybu zdroj mám 450w a desku as rock n68 u-s ucc prosím o radu děkuji 6
Datum: 13.02.15 - 17:47:03Napsal: David K
Dobrý den, vlastním HD6950 a po výměně chladiče karta nereaguje. Montoval jsem na ní (s drobnou úpravou VRM chladiče) Raijintek Morpheus. karta monotir rozsvítí ale pouze černě.
Po instalaci starého chladiče problím již přetrvává :-/
Zapojeno k monitoru přes DVD-DVI a VGA-DVI.
Datum: 25.04.15 - 11:37:06Napsal: Jack_Reem
Dobrý den.
Z druhé ruky - od minera - jsem pořídíl HD 7970 v MSI OC verzi.
Karta v plné zátěži píská a na černém podkladu jsou viditelné horizontální pruhy. Při hrách vidět nejsou, ačkoliv nejeden software je detekuje jako 'artefakty'. Pískání přisuzuji cívkám. zdroj a jiné komponenty jsem odposlechem vyloučil. Pruhy jsem částečně vyřešil vertikální synchronizací a generální úpravou chlazení case, nicméně pořád tam jsou, bez ohledu na takty a voltáž. Pro mě, amatérského uživatele, jsou to spíše estetické neduhy, ale byl bych nerad, aby ovlivňovaly životnost karty.
Ke kartě nemám záruční list ani účtenku, reklamace tedy není možná. Je s těmito závadami možné něco udělat a pokud ano, jaká by byla přibližná odměna pro Váš servis?
Prosím o odpověď na chytkatomas(zavináč)gmail.com, děkuji.
Datum: 17.05.15 - 11:31:32Napsal: Walter
Dobrý den,

vlastním grafickou kartu GTX 260 a když zapnu PC, tak všechny větráky začnou běžet, ale obraz nenaběhne ani na BIOS a grafika střídavě zrychluje otáčky, jako když DVD mechanika hledá data na hodně poškozeném CD (někdy). Když pak zmáčknu restart na skříni, tak se počítač resetuje a už normálně naběhne do Win a grafika normálně jede v teplotách okolo 68-73 ve střední a vyšší zátěži. Oba napájecí kabely jsou zapojeny. Nikdy, jsem s kartami od GIGABITE neměl problém, až s touto GTX 260. Velmi Vás prosím o pomoc při řešení tohoto problému. Děkuji Vám za odpověď a přeji hezký den.

PC sestava:
Grafická karta: GIGABYTE GTX 260
Procesor: AMD ATHLON II X2 220 2.8GHz DUAL-CORE
Paměť: 6GB Ram (DDR2)
Deska: ALiveXFire-eSATA2
Zdroj: FORTRON 500W (FSP500-60GLN)


S přáním hezkého dne,
Wa.
Datum: 21.07.15 - 09:16:56Napsal: Libor
Dobrý den,
Grafické karta je stará asi 5let. Při zakoupení se ty pruhy (co jste měli v popise, jako vadu GK) dělaly výjimečně, poslední dobou to už je pravidelně. Kolik by stálo poslat vám grafickou kartu a opravit ji ?


Grafická karta je ATI Radeon HD 5700 series ..

Předem děkuji za odpověď
Datum: 21.07.15 - 09:22:51Napsal: Libor
Dodatečně dodávám, že se pruhy dělali během práce s PC nikoli při zapnutí..
Datum: 15.08.15 - 03:39:49Napsal: todly
Dobrý den, prosím vás koupil jsem si GIGABYTE GTX 760 a zničeho nic u hrách tam mám červené tečky většinou u černých věcech např auta atd, nevím co s tím a kupovat novou opět nechci pomocte a opravte děkují ,, kolik za opravu
Datum: 13.10.15 - 17:01:02Napsal: Mower
5 5 Opravujete i grafiky na zák. deskách notebooku ? děkuji
Datum: 27.12.15 - 22:28:46Napsal: Novák Radek
Dobrý den.Potřeboval bych poradit s garf.kartou Ge|Force GTX 560.Zničeho nic se na monitoru začali dělat barevné čáry a zmizely pravděpodobně ovladače protože nejde nastavit rozlišení monitoru.Mám starou graf.karu GTS 250 a ta po výměně funguje normálně.Zajímalo by mě co s graf.kartou asi je a zda je to možné opravit a zhruba za jakou cenu.Karta je na PC z důvodu hraní novějších her které podporují DirectX 11 a pořizovat novou kartu na starý počítač se my doopravdy nechce.Zkusil jsem kartu vyčistit ale nepomohlo to,spíše už se nezobrazila ani přihlašovací obrazovka do systému,jen černý monitor z býlími pruhy.Děkuji za odpověď s pozdravem Novák Radek.
Datum: 23.01.18 - 21:37:27Napsal: Stancek0073
Dobry den, mam gigabyte hd 7970 a zniceho nic cerny obraz da se opravit..? dekuji
